Типы применяемых на Honda диагностических разъемов

Тип разъема №3 - 16-ти контактный разъем OBD-II-Honda в форме трапеции
Марки и года (ориентировочно): все модели после 1996 г.
Примечание: здесь приведена нумерация выводов аналогично общим OBD-II (SAE) стандартам.
Нумерация выводов в документации Honda отличается от OBD-II (SAE)
Типичное расположение: в салоне под торпедой со стороны водителя.
На некоторых моделях может располагаться в районе левой ноги переднего пассажира "на боку" центрально консоли (CR-V), за пепельницей (Accord 1995-1997 гг.) и др.

 Вывод      Назначение
4     Заземление кузова
5     Сигнальное заземление
6     Линия CAN-High, J-2284
7     К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
9     SCS (Service Check System) - Вывод для считывания медленных кодов самодиагностики
12     Вывод для программирования
14     Input/Output for VTM-4 and immobilizer control
14     Линия CAN-Low, J-2284
15     L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16     Питание +12В от АКБ

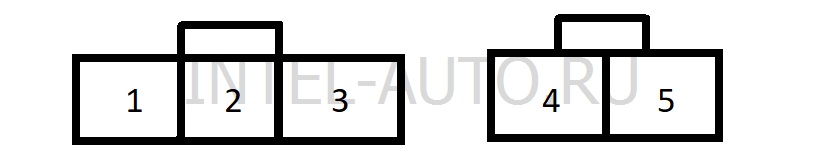

Тип разъема №1 - 3-х и 2-х контактные разъемы Honda

 Вывод      Назначение
1     K-линия диагностики
2     Питание +12В (АКБ)
3     Масса
4     Используется для считывания медленных кодов самодиагностики
5     Используется для считывания медленных кодов самодиагностики

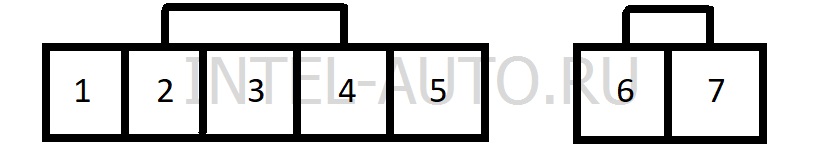

Тип разъема №2 - 5-ти и 2-х контактные разъемы Honda
модели английского рынка 1995-2001 гг.

 Вывод      Назначение
1     Масса
2     Питание +12В
3     L-линия - используется для считывания медленных кодов самодиагностики
4     K-линия диагностики
5     K-линия диагностики
6     Используется для считывания медленных кодов самодиагностики
7     Используется для считывания медленных кодов самодиагностики
