KIA

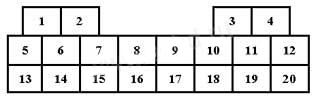

Типы применяемых на Kia диагностических разъемов:
Марки и года (ориентировочно): все модели 1990-1996 гг.; часть моделей после 1996 г.
Примечание: иногда устанавливается одновременно с OBD-II разъемом (например, на Kia Sportage)
Типичное расположение: под капотом в моторном отсеке

 Вывод      Назначение
1     Питание +12В после реле топливного насоса
2     Сигнал включения вентилятора системы охлаждения (?)
3     Сигнал оборотов двигателя / сигнал управления первичной цепью зажигания
4     GND - Масса
5     +B - Питание +12В
7     Цепь управления первичной цепью зажигания (катушка 2)
8     L-линия диагностики ABS
9     K-линия диагностики двигателя
10     Сигнал неисправности АКПП (?)
11     Цепь лампы Check Engine - вывод для считывания медленных кодов самодиагностики двигателя
12     GND - Масса
14     K-линия диагностики подушек безопасности (AirBag)
15     K-линия диагностики ABS
16     Цепь управления первичной цепью зажигания (катушка 1)
17     K-линия диагностики круиз-контроля
18     L-линия диагностики АКПП (?)
19     L-линия диагностики двигателя
20     Engine monitor output (?)
Тип разъема №2 - 16-ти контактный разъем OBD-II-Kia в форме трапеции в салоне
Марки и года (ориентировочно): часть моделей после 1996 г.
Типичное расположение: в салоне под торпедой со стороны водителя

 Вывод      Назначение
1     IGN control
2     BUS (+) SCP
4     Заземление кузова
5     Сигнальное заземление
6     Линия CAN-High, J-2284
7     К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
8     К-линия диагностики ABS
10     BUS (-) SCP
13     FEPS (Flash EEPROM)
14     Линия CAN-Low, J-2284
16     Питание +12В от АКБ
