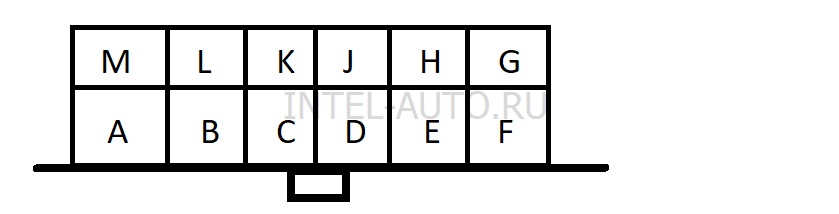

Тип разъема №1 - 12-ти контактный прямоугольный разъем DAEWOO
Марки и года (ориентировочно): все модели 1990-2000 гг
Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира
Вывод Назначение
A Масса
B L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)
C AIR (не всегда разведена)
D SES-Lamp - линия лампы самодиагностики (не всегда разведена)
E K-линия диагностики (160-Baud Serial Data)
F TCC (не всегда разведена). На некоторых моделях - питание +12В
G Управление бензонасосом (не всегда разведена)
J K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)
M K-линия диагностики двигателя, ABS

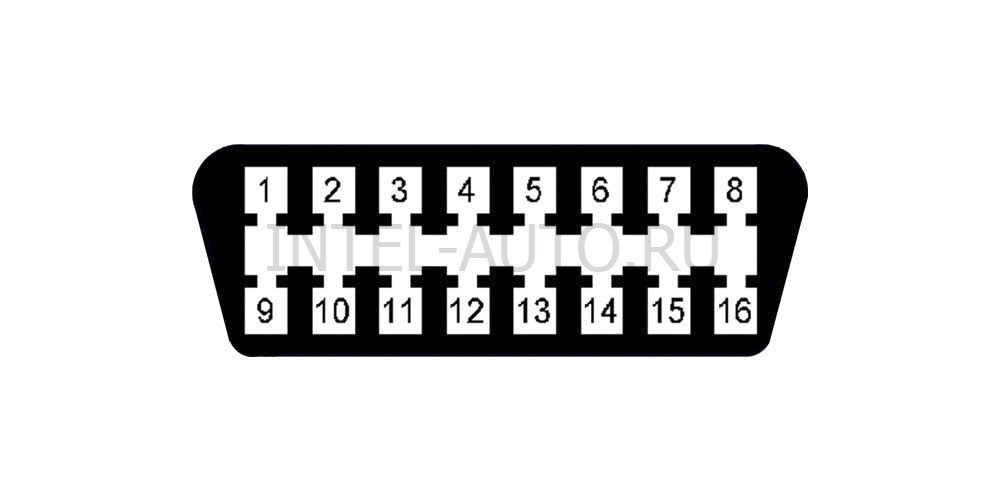

Тип разъема №2 - 16-ти контактный разъем OBD-II в форме трапеции
Марки и года (ориентировочно): все модели после 2000 г.
Типичное расположение: в салоне под торпедой со стороны водителя
Вывод Назначение
2 J1850 Шина+
4 Заземление кузова
5 Сигнальное заземление
6 Линия CAN-High, J-2284
7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 J1850 Шина-
14 Линия CAN-Low, J-2284
15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 Питание +12В от АКБ
|
