Типы применяемых на Toyota диагностических разъемов
Тип разъема №1 - 17-ти контактный прямоугольный разъем
Типичное расположение: под капотом. Как правило, закрыт крышкой
Марки и года (ориентировочно): часть моделей до 1990 г.

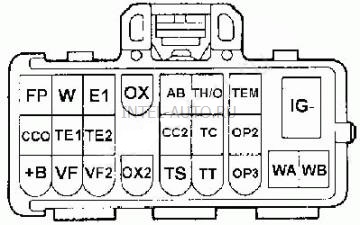

Тип разъема №2 - 20-ти контактный прямоугольный разъем
Вывод Назначение
FP Контроль напряжения на топливном насосе или вывод для подачи напряжения на топливный насос при проверке давления в топливной системе
W Используется для считывания кодов самодиагностики двигателя (цепь лампы Check Engine)
E1 Используется для считывания кодов самодиагностики двигателя
Ox Контроль выходного напряжения лямбда-зонда
TE Используется для считывания кодов самодиагностики двигателя
Te1 Используется для считывания кодов самодиагностики двигателя
Te2 Используется для считывания кодов самодиагностики двигателя
CC2 Используется для диагностики второго лямбда-зонда
Tс Используется для считывания кодов самодиагностики дополнительных систем - ABS,
Трэкшн-контроль, Система управления уровнем Hight Control и пр.
OP2 K-линия диагностики
+B Питание +12В
Vf1 Vf-feedback voltage - контакт, напряжение на котором является результатом анализа
компьютером состояния и быстродействия лямбда-зонда, а также для индикации режима,
в котором находится инжекторная система.Иногда выходное напряжение выведено на CCO
Vf2 Аналогично Vf1, но для второго лямбда-зонда
Ox2 Аналогично Ox1, но для второго лямбда-зонда
Ts Используется для считывания кодов самодиагностики датчиков скорости ABS и Трэкшн-контроль
Tt Используется для диагностики АКПП
OP3 L-линия диагностики
TD Используется для отключения пневмоподвески (LS400)
T Используется для считывания кодов самодиагностики двигателя
OP1 Используется для считывания кодов самодиагностики иммобилайзера
IG- Масса
Тип разъема №3 - 17-ти контактный полукруглый разъем
Марки и года (ориентировочно): часть моделей после 1990 г
Типичное расположение: под капотом. Как правило, закрыт крышкой
Вывод Назначение
TE1 Используется для считывания кодов самодиагностики двигателя
E1 Используется для считывания кодов самодиагностики двигателя
W Используется для считывания кодов самодиагностики двигателя
16-ти контактный разъем OBD-II
после 1998 г.
Типичное расположение: в салоне под торпедой со стороны водителя
Вывод Назначение
2 J1850 Шина+
4 Заземление кузова
5 Сигнальное заземление
6 Линия CAN-High, J-2284
7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 J1850 Шина-
13 TC - Timing Check - Вывод для отключения корректировки УОЗ для проверки базового угла (?) или вывод для считывания медленных кодов самодиагностики ABS
14 Линия CAN-Low, J-2284
15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 Питание +12В от АКБ
|
